РК 50-7-417

РК 50-7-417 В наличии

631 за метр
+ -

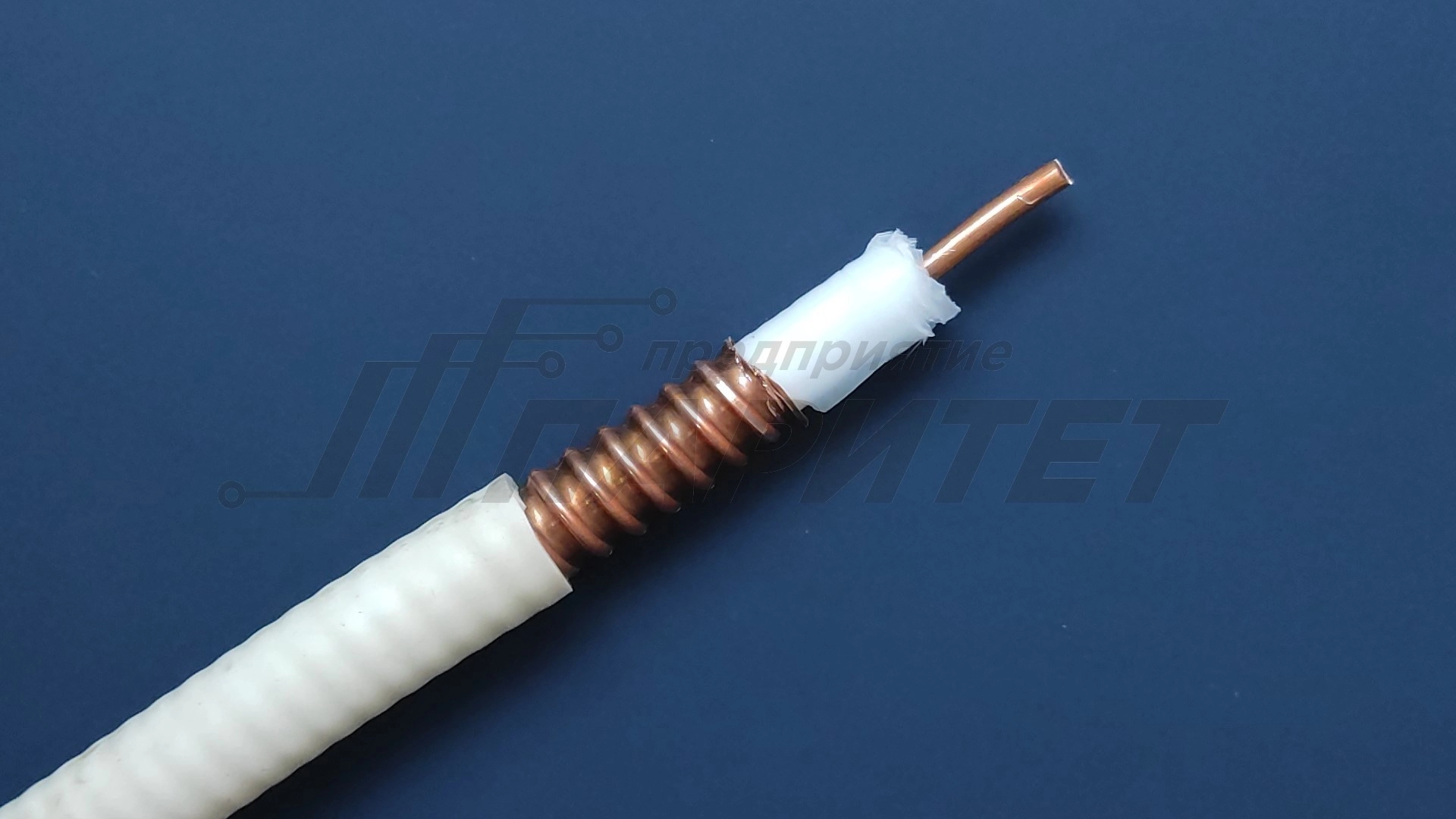

Число и диаметр проволок внутреннего проводника, мм 1х2,5
1. Внутренний проводник Проволока медная
2. Изоляция Полувоздушная; обмотка из пленки фторопласта-4
3. Внешний проводник Медная сварная гофрированная спирально трубка; шаг гофра (3,2±0,2) мм; Внутренний диаметр внешнего проводника (7,25±0,25); Наружный диаметр проводника (9,20±0,25) мм
4. Оболочка Кремнийорганическая резина; Наружный диаметр кабеля (10,6±0,6) мм

Характеристики кабеля РК 50-7-417

Волновое сопротивление, Ом 50±2
Минимальная рабочая температура, °С -60
Пониженная рабочая температура при изгибах, °С -40
Максимальная рабочая температура, °С +200
Коэффициент затухания, не более, дБ/м, на частоте 0.6 ГГц 0,13
Коэффициент затухания, не более, дБ/м, на частоте 1.5 ГГц 0,24
Коэффициент затухания, не более, дБ/м, на частоте 3 ГГц 0,35
Наружный диаметр кабеля, мм 10,6±0,6
Масса кабеля, кг/км 228,0
ГОСТ \ ТУ ТУ 16-705.333-84

Неравномерность волнового сопротивления в диапазоне частот 0,6-3,0 ГГц, выраженная величиной КСВн, в полосе частот f0 * ±15%:

КСВн максимальный – 1,8

КСВн средний – 1,4



*Испытательная частота f0 устанавливается по согласованию с потребителем при заказе. Если частота f0потребителем не указывается, то за fпринимается частота 1,2 ГГц



Температурный коэффициент фазы в диапазоне температур:

от минус 60 до плюс 100 °С, не более – 70∙10-6  1/°С

от 25 до 45 °С, не более – 50∙10-6  1/°С



Длительно допустимая предельная мощность частоты 2,375 ГГц при температуре окружающего воздуха 20 °С – 0,7 кВт.



Кабель должен быть механически прочным и стойким к воздействию:

100 перегибов (диаметр 300 мм, температура (25±10) °С);

100 перемоток (диаметр 300 мм, температура от минус 50 до плюс 35 °С)



Минимальный радиус изгиба



При транспортировании и хранении — 220 мм.
При монтаже при температуре 5 °С и выше — 75 мм, ниже 5 °С — 150 мм.



Срок службы кабеля: 15 лет



Срок сохраняемости кабеля: 15 (6) лет



Справочные характеристики



Электрическая емкость, пФ/м - 94
Коэффициент укорочения длины волны – 1,4

Коэффициент затухания при частоте 10 ГГц, дБ/м, не более 0,75

Коэффициент затухания при температуре минус 60 °С при частоте 3 ГГц не более 0,30 дБ/м

Температурный коэффициент фазы в диапазоне температур от 100 до 200 °С, не более – 70∙10-6  1/°С



Строительная длина

Не менее 20 м. Минимальная длина маломерных отрезков — 5 м в количестве не более 20 % от общей длины партии кабеля.

Длина:
не менее 20 м
Наружный диаметр кабеля:
10,6±0,6 мм
Минимальная рабочая температура:
-60 °С
Сопротивление:
50±2 Ом
Максимальная рабочая температура:
+200 °С
Вес:
228 кг/км
