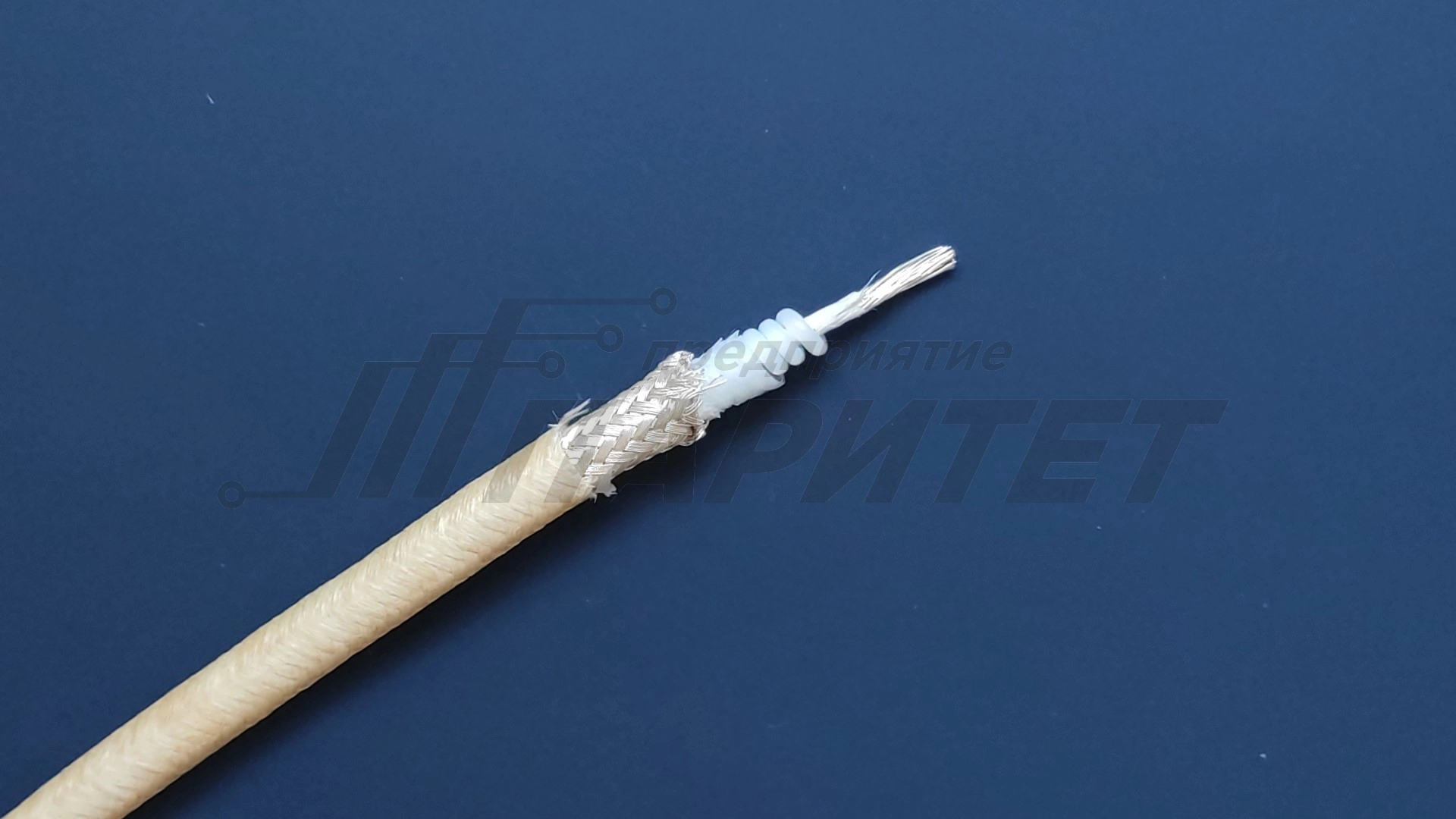

РК 50-4-49 В наличии

458 за метр
+ -



Число и диаметр проволок внутреннего проводника, мм 19х0.32
1. Внутренний проводник Проволока медная посеребренная
2. Изоляция Кордель из фторопласта Ф-4Д, поверх корделя - обмотка из пленки Ф-4
3. Внешний проводник Оплетка из проволоки медной посеребренной
4. Оболочка Фторопласт Ф-4+Ф-4Д



Характеристики кабеля РК 50-4-49

Волновое сопротивление, Ом 50±2.5
Минимальная рабочая температура, °С -200
Максимальная рабочая температура, °С +200
Коэффициент затухания, не более, дБ/м, на частоте 0.2 ГГц 0.16
Коэффициент затухания, не более, дБ/м, на частоте 1 ГГц 0.4
Коэффициент затухания, не более, дБ/м, на частоте 3 ГГц 0.75
Наружный диаметр кабеля, мм 5.8±0.5
Масса кабеля, кг/км 83.6
Допускается 10000 перегибов (диаметр 100 мм)
ГОСТ \ ТУ ТУ 16.К 76-042-90


Требования к стойкости при механических воздействиях

Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц — с ускорением до 400 м/с2 (40 g).
Ударные нагрузки:
  многократные — с ускорением до 1500 м/с2 (150 g);
одиночные — с ускорением до 10000 м/с2 (1000 g).
Линейные нагрузки — с ускорением до 5000 м/с2 (500 g).

Минимальный радиус изгиба

При транспортировании и хранении — 60 мм.
При монтаже при температуре 5 °С и выше — 30 мм, ниже 5 °С — 40 мм.

Строительная длина

Не менее 10 м. Минимальная длина маломерных отрезков — 1 м.

Справочные характеристики

Электрическая емкость, пФ/м - 92
Коэффициент укорочения длины волны – 1.39
Электрическое сопротивление изоляции, ТОм-м, не менее - 5
95-процентный ресурс, ч – 15000

Срок службы кабеля: 20 лет

Наружный диаметр кабеля:
5.8±0.5 мм
Минимальная рабочая температура:
-200 °С
Длина:
не менее 10 м
Максимальная рабочая температура:
+200 °С
Вес:
83.6 кг/км
Сопротивление:
50±2.5 Ом
